項   目

主要性能參數

車   型

東風多利卡

整車型號

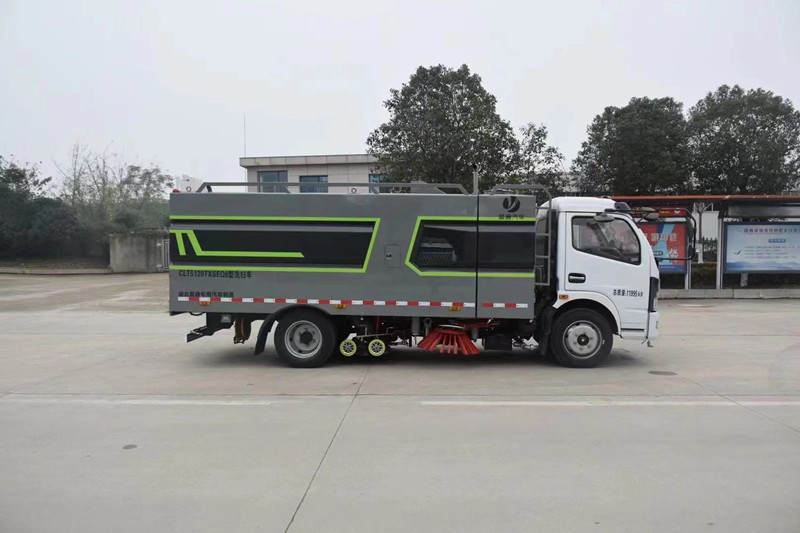

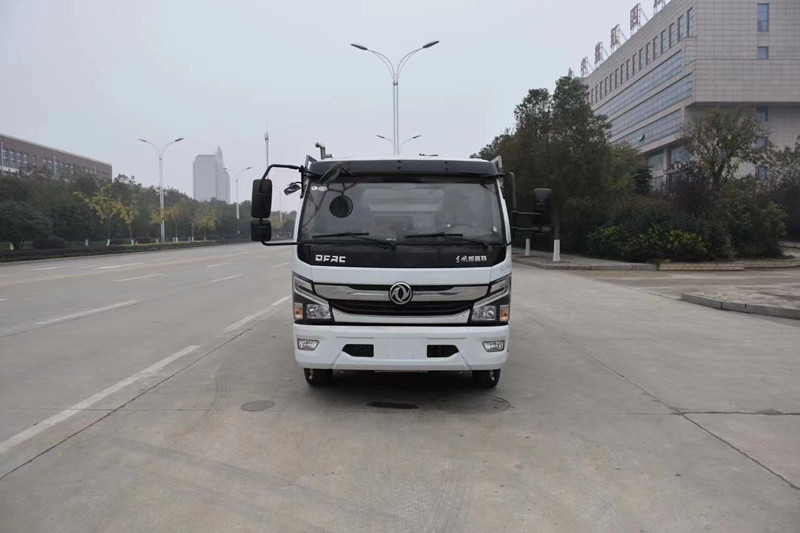

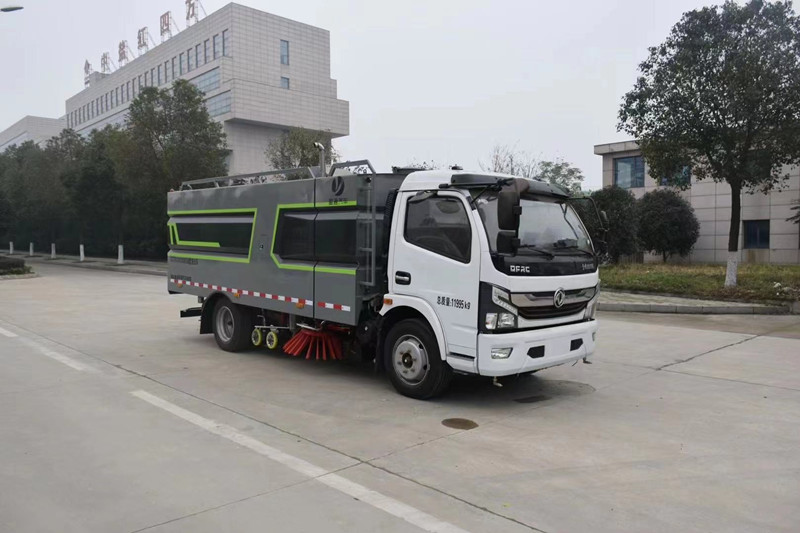

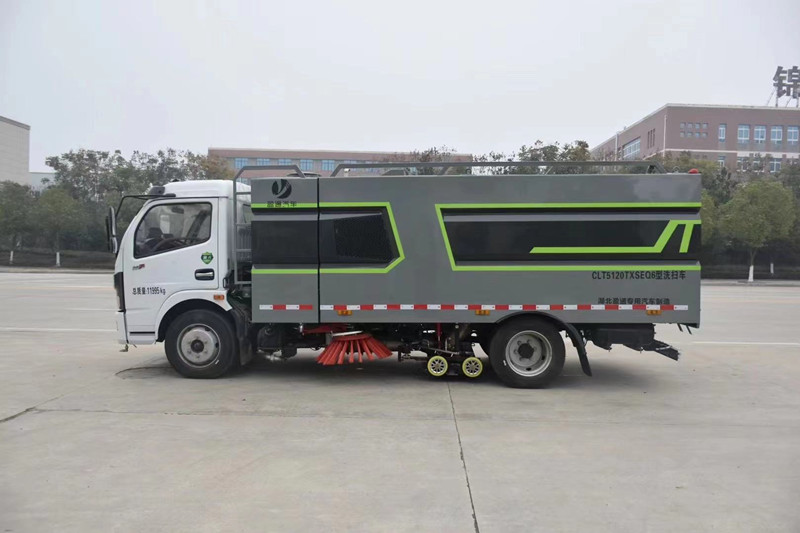

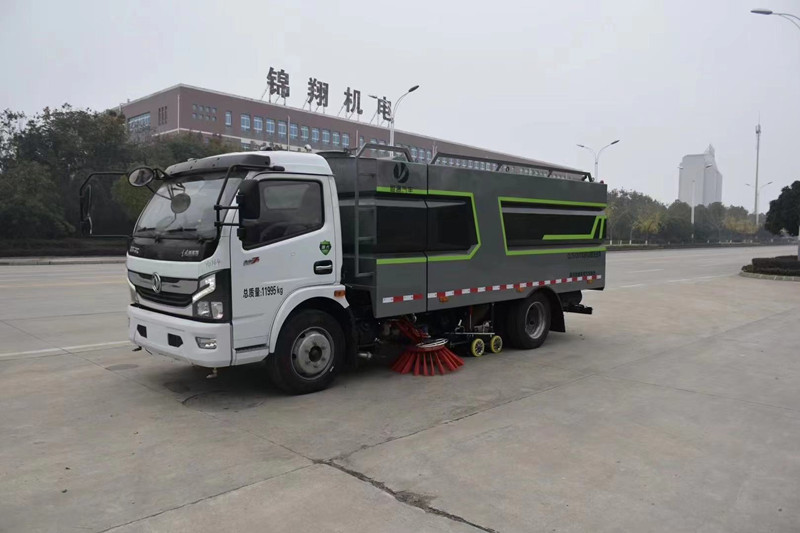

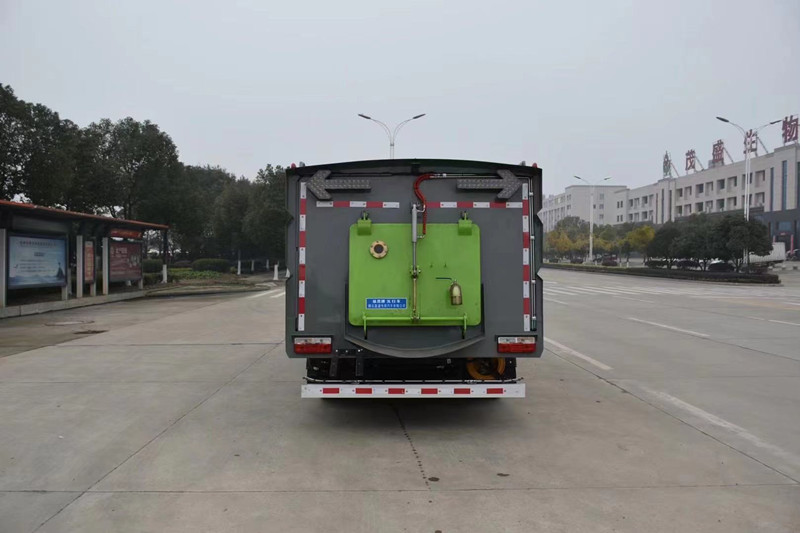

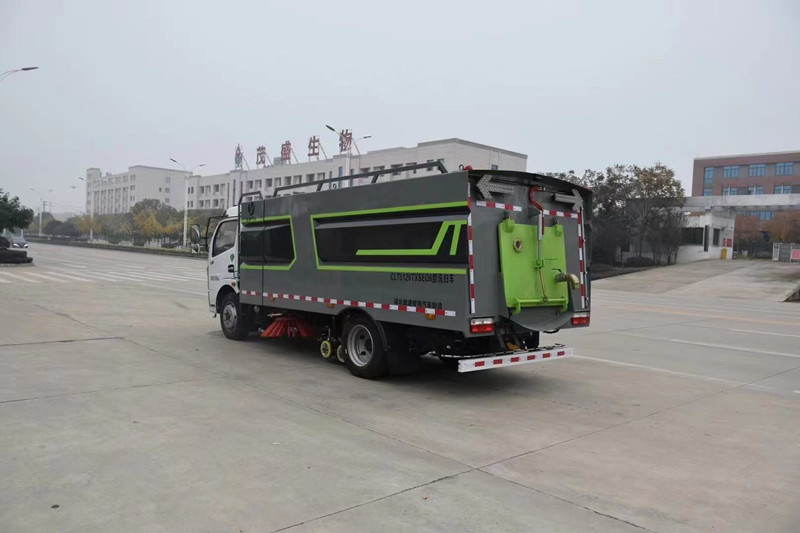

CLW5120TXS6型洗掃車

底盤型號、類別、生產企業

CLW5120TXS6二類

東風汽車股份有限公司

排放標準

GB3847-2005,GB17691-2018國Ⅵ

發

動

機

主機

底盤發動機型號及生產企業

CY4SK361

東風朝陽朝柴動力有限公司

功率

125

馬力

170

排量

3856

副機

清掃發動機型號及生產企業

B140東風康明斯股份有限公司

功率

102

馬力

140

排量

3200

燃油種類

0號輕柴油(與底盤共用柴油箱)

車輛

基本

參數

外形尺寸(長X寬X高)mm

7000*2200*2700

軸距

3800

輪胎

245/70R19.5,8.25R20

輪胎數量

7(含1備胎)

輪距

前輪

1745

后輪

1630

額定乘員

3人

前懸/后懸

1130/2070

接近角

21°

離去角

11°

離地高度

320

額定載質量

4355

整備質量

7445

最大總質量

11995

專用性能參數

垃圾箱容積( m3)

                     4（不銹鋼材質）

清水箱容積( m3)

                     4（不銹鋼材質）

清掃寬度

2800-3200

清掃作業速度(km/h)

3-15

保潔作業速度(km/h)

15-20

最大清掃能力(m2/h)

48000

抽吸能力

密度(g/cm3)

2.0

質量

1.5

抽吸粒度

≥100

垃圾廂傾卸角

≥45°

清掃效率

≥96%

作業噪聲

< 88 符合GB7258規定

行駛性能參數

驅動型式

4×2后軸驅動

懸架型式

鋼板彈簧

鋼板彈簧片數(前/后)

8/10+7

制動型式

雙回路氣壓制動、鼓式

制動距離(滿載30km/h)

≤10m

最高車速(km/h)

99

最小轉彎半徑

8

最大爬坡度

≥30％

離合器系統

單片干式膜片彈簧離合器，液壓操縱

變速器系統

機械式5檔變速器，帶同步器，手動

發動機耗油量

行駛(L/100km)

作業(L/h)

作業(L/10000m2)

≤12

≤6

≤3

降塵系統

噴水形式

低壓霧狀

主要元件組成

 水過濾器、管路、不銹鋼噴架、高壓噴嘴等

高壓水泵

SYLT雙耀

安裝位置

清掃降塵

左右前掃盤

吸塵降塵

吸盤吸風口內

控制型式

電子控制，一鍵操作

液壓系統

型式

開放式，電動控制集中操縱

主要元件

齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等

擺線馬達

三洋機械

齒輪油泵

長源機械

液壓油缸

海普瑞斯液壓油缸

液壓缸密封件

臺灣鼎基

液壓油管

廣州天河

電磁閥組

海普瑞斯（中意合資）

防震壓力表

德國 IMT

回油過濾器

上海索菲瑪

系統溢流壓力

Mpa

10-12

液壓油箱容積

L

≥60

電器系統

系統組成

由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成。

底盤車系統電壓(V)

24

工作裝置系統電壓(V)

12

電控箱面板組成

副機轉速表、副機水溫表、機油溫度報警裝置、各種操作控制開關

控制開關

上海施耐德(中法合資)

可編程序邏輯控制器

 歐姆龍

斷路器

 海格

蓄電池型號

12V-70A.H (2只并聯)

風機系統

型式

專用高壓離心風機

品牌

 北坡風機

額定工作轉速

r/min

2700

傳動型式

副發動機、離合器、帶齒耐高溫A帶傳動(4根)

風機皮帶

浙江三力士

自動離合器

離心式，進口材質，質保兩年，使用壽命可達2萬工作小時

風量(m3/h)

5000 ~ 7800
